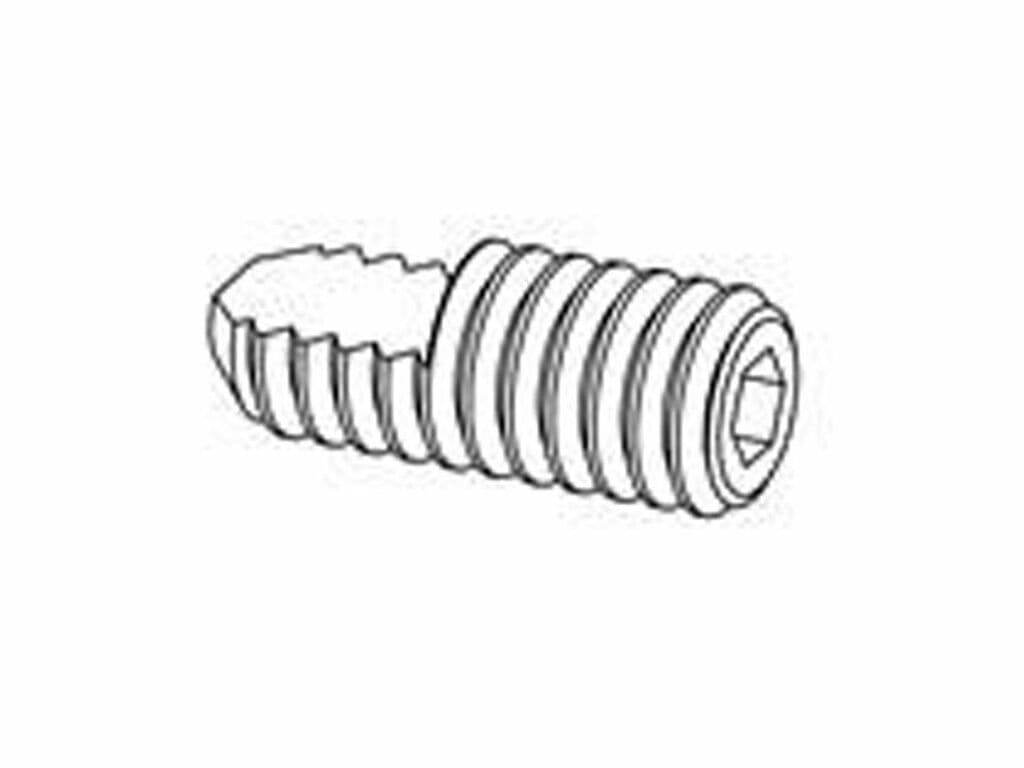

Dragonfly X2 / Stingray X2 - Teil Nr. 77 - Spring Stop Screw
Die ältere Version der Federanschlagschraube führt in einigen Fällen zum Kippen und Brechen der Stehfeder.
Wenn Sie dieses Problem haben, müssen Sie die Schraube ersetzen. Maschinen ab dem 01.01.2012 haben die neue Federanschlagschraube und müssen nicht ersetzt werden.
Wenn Sie sich nicht sicher sind, was Sie haben, müssen Sie den Kolben entfernen, um visuell festzustellen, welchen Sie haben.
Wenn das Ende flach ist, haben Sie den neuen und wenn es rund ist, den älteren Kolben.
Wie man ihn ersetzt:
1. Entfernen Sie den quadratischen Kolben (siehe Handbuch).
2. Entfernen Sie die alte Federanschlagschraube aus dem Rahmen. Die Schraube ist mit einer Loctite-Gewindesicherung vorbereitet, so dass sie sich möglicherweise nicht leicht lösen lässt und manchmal aufgebohrt werden muss.
Wenn dies der Fall ist, empfehlen wir, sie an uns zu schicken, da sonst die Gefahr besteht, dass der Rahmen zerstört wird.
3. geben Sie etwas Loctite ( Nr. 2701 ) Gewindesicherung auf die neue Federanschlagschraube und schrauben Sie diese mit dem flachen Teil voran in den Rahmen.
Halten Sie den Kolben in seiner normalen Position, bis er den Kolben erreicht, und schrauben Sie ihn dann wieder heraus, bis der Kolben sich frei auf und ab bewegen kann.
Kolben herausnehmen und die Einstellschraube und die innere Kolbenfeder aus dem Kolben herausnehmen und umgekehrt in den Rahmen einführen und ( mit Hilfe der Einstellschraube als Lehre ) drücken, bis sie mit der neu eingeführten Federanschlagschraube in Kontakt kommt.
4. Jetzt kommt der wichtige Teil. Der flache Teil der neuen Federanschlagschraube muss zu 100% parallel zum Kolben und zum Rahmen sein.
Verwenden Sie einen Inbusschlüssel, um die Schraube hin und her zu wackeln, während Sie den umgedrehten Kolben nach unten drücken. Sie sollten spüren können, wenn sich der Kolben in seiner tiefsten Position befindet und die Schraube parallel ist. <Überprüfen Sie nun, ob der Kolben in seiner normalen Position frei läuft und führen Sie dann den Ausrichtungsvorgang erneut durch, um sicherzustellen, dass sich die Schraube nicht bewegt hat.
Wenn der Kolben nicht frei läuft, drehen Sie die Schraube eine Umdrehung heraus und richten Sie sie wieder aus. Lassen Sie sie eine Stunde stehen und lassen Sie den Loctite vor der erneuten Montage aushärten.
Die ältere Version der Federanschlagschraube führt in einigen Fällen zum Kippen und Brechen der Stehfeder.
Wenn Sie dieses Problem haben, müssen Sie die Schraube ersetzen. Maschinen ab dem 01.01.2012 haben die neue Federanschlagschraube und müssen nicht ersetzt werden.
Wenn Sie sich nicht sicher sind, was Sie haben, müssen Sie den Kolben entfernen, um visuell festzustellen, welchen Sie haben.
Wenn das Ende flach ist, haben Sie den neuen und wenn es rund ist, den älteren Kolben.
Wie man ihn ersetzt:
1. Entfernen Sie den quadratischen Kolben (siehe Handbuch).
2. Entfernen Sie die alte Federanschlagschraube aus dem Rahmen. Die Schraube ist mit einer Loctite-Gewindesicherung vorbereitet, so dass sie sich möglicherweise nicht leicht lösen lässt und manchmal aufgebohrt werden muss.
Wenn dies der Fall ist, empfehlen wir, sie an uns zu schicken, da sonst die Gefahr besteht, dass der Rahmen zerstört wird.
3. geben Sie etwas Loctite ( Nr. 2701 ) Gewindesicherung auf die neue Federanschlagschraube und schrauben Sie diese mit dem flachen Teil voran in den Rahmen.
Halten Sie den Kolben in seiner normalen Position, bis er den Kolben erreicht, und schrauben Sie ihn dann wieder heraus, bis der Kolben sich frei auf und ab bewegen kann.
Kolben herausnehmen und die Einstellschraube und die innere Kolbenfeder aus dem Kolben herausnehmen und umgekehrt in den Rahmen einführen und ( mit Hilfe der Einstellschraube als Lehre ) drücken, bis sie mit der neu eingeführten Federanschlagschraube in Kontakt kommt.
4. Jetzt kommt der wichtige Teil. Der flache Teil der neuen Federanschlagschraube muss zu 100% parallel zum Kolben und zum Rahmen sein.
Verwenden Sie einen Inbusschlüssel, um die Schraube hin und her zu wackeln, während Sie den umgedrehten Kolben nach unten drücken. Sie sollten spüren können, wenn sich der Kolben in seiner tiefsten Position befindet und die Schraube parallel ist. <Überprüfen Sie nun, ob der Kolben in seiner normalen Position frei läuft und führen Sie dann den Ausrichtungsvorgang erneut durch, um sicherzustellen, dass sich die Schraube nicht bewegt hat.
Wenn der Kolben nicht frei läuft, drehen Sie die Schraube eine Umdrehung heraus und richten Sie sie wieder aus. Lassen Sie sie eine Stunde stehen und lassen Sie den Loctite vor der erneuten Montage aushärten.
