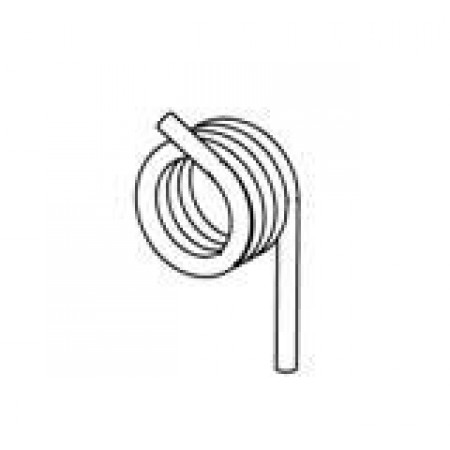

Dragonfly / Stingray - Onderdeel Nr. 29 - Retainer Spring

Bevestig de Needle Bar Retainer Assembly door de Retainer Spring in de groef van de needlebar retainer vast te zetten.
Duw de retainer screw door de eerste opening dat tegenover de retainer lager zit. Vervolgens door de retainer spring en door de tweede opening.
Zorg dat het einde van de retainer fix screw gelijk is met de needle bar retainer oppervlak aan de kant van de lager. Plaats de Needlebar Retainer Assembly in de groef van het frame en schuif het op zijn plaats.
Zorg ervoor dat het uiteinde van de retainer spring correct in de groef van het frame zit. Hou hem op ze plaatst terwijl u de retainer fix screw vastschroeft.
